產品中心
- 產品介紹
- 技術參數
光纖傳輸激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光，再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。
產品特點
?采用的能量負反饋技術能使激光輸出的能量具有更好的重復性，保證每次輸出的激光能量穩定，達到±2以內
?在工件的焊接過程中，依據工件的外形和材料，調節激光能量的輸出波形，可以極大的改善焊接質量
?可通過分光實現多工位加工，且振鏡高速分光可選。加工方式可為同時焊接（能量分光）或者分時焊接（時間分光），增加了加工的自由度
?豐富的IO接口，可與多種外輔設備聯機運行
?主要部件選用高質量進口元器件，保證產品的可靠性
?可根據客戶產品的工藝流程和移動方式定制專屬配套系統
應用領域
光纖傳輸激光焊接機應用于光通信器件、IT、醫療、電子、電池、光纖耦合器件、顯像管電子槍、金屬零件、手機振動馬達、鐘表精密零件、汽車鋼片等的精密焊接。

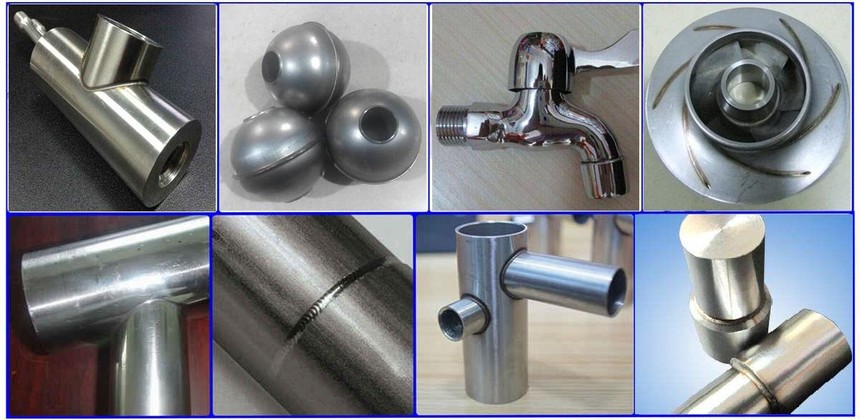

焊接樣品
|
設備型號 |
HT-WF75 |
HT-WF150 |
HT-WF300 |
|
激光功率 |
75W |
150W |
300W |
|
功率穩定度 |
標準電源±5% 能量負反饋電源±2% |
||
|
激光波長 |
1064nm |
||
|
脈沖寬度 |
0.5~20ms |
||
|
脈沖頻率 |
1~100Hz |
||
|
焊斑直徑 |
0.2-2mm |
||
|
最大熔深 |
≤1.0mm |
||
|
設備功耗 |
4KW |
5KW |
8KW |
|
供電要求 |
AC220V single phase |
||
|
定位系統 |
紅光輔助定位，選配夾具或視覺定位 |
||
|
配套系統 |
振鏡一體式焊接工作臺、XY運動平臺，機械手 |
||
|
冷卻方式 |
水冷 |
||
|
主機尺寸 |
1400*650*1200mm |
||
|
環境要求 |
溫度0~35℃,濕度5%~75% |
||
