武漢激光打標機控制卡的功能介紹
發布時間：2020-11-02 閱讀次數：

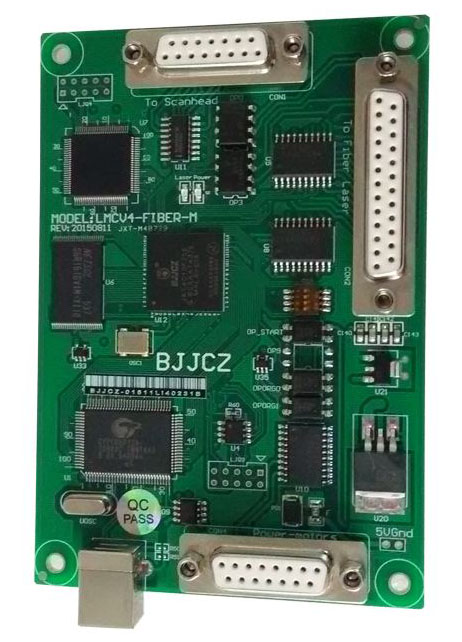

武漢激光打標機控制卡的功能主要有以下六點：
1、具有ISA總線接口
在計算機系統中，各個功能部件都是通過計算機總線進行數據交換，鑒于ISA總線簡單可靠，其開發難度相對較小，同時又能滿足此系統中決線速度的需要，因此本控制卡中選擇了ISA總線，ISA總線共有98個信號端。
2、具有可調占空比的脈沖信號輸出
激光器的控制信號要求一個頻率和占空比都可調的脈沖信號，頻率的調節是為了滿足激光器在0~25KHZ范圍內可調的要求，占空比的調整是為了滿足在某一設定的頻率下激光器的出光功率可以調整，從而可以滿足不同材料的加工要求。
3、具有DA轉換功能
計算機通過專門的打標軟件把圖形數據生成16位的數字信號，通過控制卡上的D/A轉化，利用D/A芯片把數字信號轉化面-10~+10V的模擬量，作為振摬電機控制卡的控制信號，從而使圖形數據和振鏡的位置對應，數字信號的范圍為-32768~+32768，因此選擇了十六位精度的AD669作為轉化芯片。
4、具有探測被打標物體是否到位的功能
對在生產線上運動的物體打標時，要求系統能自動檢測被打標物體是否到位，如果到位則開始打標操作，為了減小誤檢率和使用方便采用了光電開關。
5、能接收編碼器信號
對在生產線上運動的物體打標時，被打標物體一直處于向前運動狀態，因此要在靜打標的基礎上對物體運動產生的偏移量進行實時補償，為了實時的得到物體的位置偏移，在系統中增加了編碼器，把編碼器和傳送線的電機同軸連接，對編碼器輸出脈沖進行計數，得到位置偏移。
6、有八路I/O信號
為了滿足在現場的不同要求，控制卡預留了8路輸入和8路輸出端口（信號類型為TTL信號）作為備用。
