武漢激光打標機數控系統的原理介紹
發布時間：2020-09-11 閱讀次數：
武漢激光打標機主要用于金屬和非金屬固體材料表面的字符和圖形標記。它們廣泛用于許多行業。例如，在活塞環上標記工廠;編號程控電話的塑料連接器;在集成電路上鍵入型號和出廠標準。沒有激光打標機，通常是沖壓或印刷，很容易損壞工件，易被非法制造商偽造。
武漢激光打標機不僅標記美觀，而且防偽性強。目前，進口激光打標機功能先進齊全，價格昂貴。在中國也有類似的產品。雖然價格低，但功能單一，可靠性不理想。

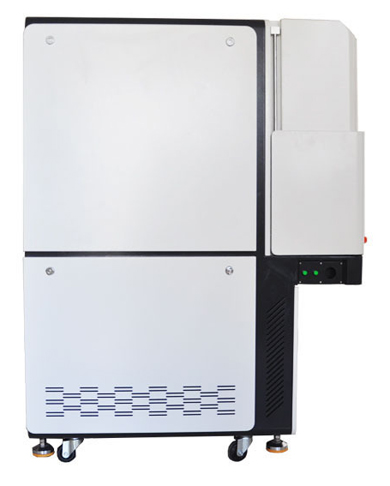

武漢激光打標機由激光電源，激光，雙坐標工作臺和數控系統組成。數控系統根據用戶輸入的程序和標記過程參數控制工作臺的移動。當達到某個字符或圖案點時，發出激光標記機命令。在接收到命令后，激光器發射脈沖激光束，激光束通過光學鏡組聚焦在工件表面上。在強力激光的作用下，物體表面熔化或蒸發形成標記。這些格子被組合成要刻劃的字或圖案。根據工作臺的運動方式，激光打標機可分為三類： 1，掃描型標記; 2，筆畫類型標記; 3，路徑優化類型標記。
系統軟件包括用戶圖標編輯，用戶自定義模式庫生成，激光打標機標記計算和控制，圖標程序管理，工件計數，程序驗證等
（1）圖標程序編輯
由于系統采用單片機控制和數碼管顯示，圖標程序采用格式化快速輸入。激光打標機 圖標程序由若干字段組成，每個字段由該字符（或模式）的所有標記信息組成。例如，為了標記’1998’，字符1,9,9和8構成程序的各個字段。字段由六個信息元素組成：字符標識符，字符類型，X坐標，Y坐標，點間距，以及命中數。使用該結構并根據提示模式編輯圖標程序，易于輸入和修改，并且不容易出錯。
（2）自定義模式
當用戶需要標記特殊字符或模式時，激光打標機由于無法提供內部字體，激光打標機 他們使用自己的自定義模式生成自己的模式庫，每個自定義該模式由三部分信息組成：字符類型，字符標識符，點陣代碼。點陣碼的輸入按照從左到右，從上到下的順序在圖案點陣中進行，每次輸入點陣。當模式很大時，可以用塊來定義。
（3）標記控制
根據圖表程序，字符點陣轉移到字符標識符和字符類型，并構成一個字符位圖，將其轉換為工作臺通過路徑優化。
激光打標機到達指定位置并輸出標記信號以完成一點標記。路徑優化是標記控制中需要解決的關鍵問題。
